Отличия сети PON коттеджного поселка от городской сети PON

• Малая плотность абонентов на единицу площади.
• Большое расстояние между абонентами по сравнению с многоэтажным домом.
• Более высокая стоимость подключения.
• Многочисленные ограничения на способы строительства сети.
• Поэтапное подключение абонентов.

Соотношение затрат
Материалы/работы = 35/65



Принципы проектирования сети PON коттеджного поселка



Минимум производства работ на открытом воздухе.
Минимум сварок оптических волокон при подключении абонента.
Использование только высококачественных материалов.
Применение конструкций, не требующих расходных материалов при повторном вскрытии.
Соотношение затрат
Материалы/работы = 35/65



 Комплексные решения PON для коттеджных поселков

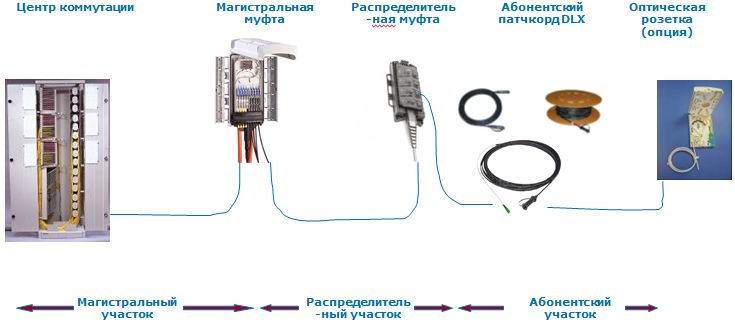

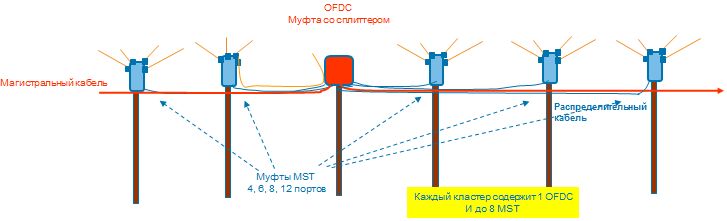

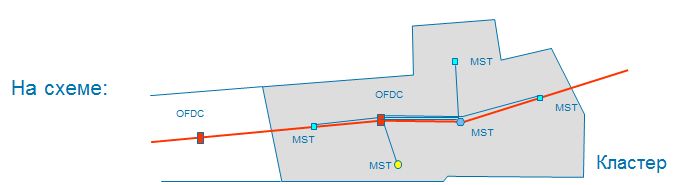

Структура сети

Особенности магистрального участка сети PON

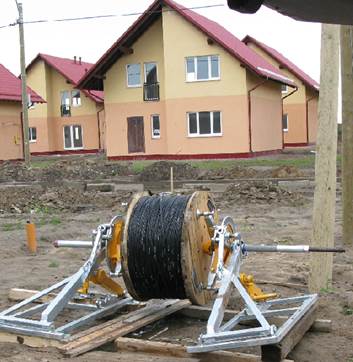

Магистральный участок завешивается сразу по всему поселку неразрывным куском.
При строительстве магистрали возможно использование техники и механизмов.

Стоимость подвески кабеля: 100-200 руб./м





Комплексные решения PON для коттеджных поселков

Особенности распределительного участка сети PON

1.    Строительство распределительльных участков занимает гораздо больше времени по сравнению с магистралью.
2.    Длина распределительного участка порядка 100 м. Не требуется специальная техника и механизмы.


Стоимость сварки оптического волокна в полевых условиях: 100-500 руб./волокно







Комплексные решения PON для коттеджных поселков

Особенности абонентского участка сети PON

Самый сложный и самый дорогой участок сети.
Самый аварийный участок сети.
Самый труднодоступный участок сети.





 Комплексные решения PON для коттеджных поселков





Комплексные решения PON для коттеджных поселков

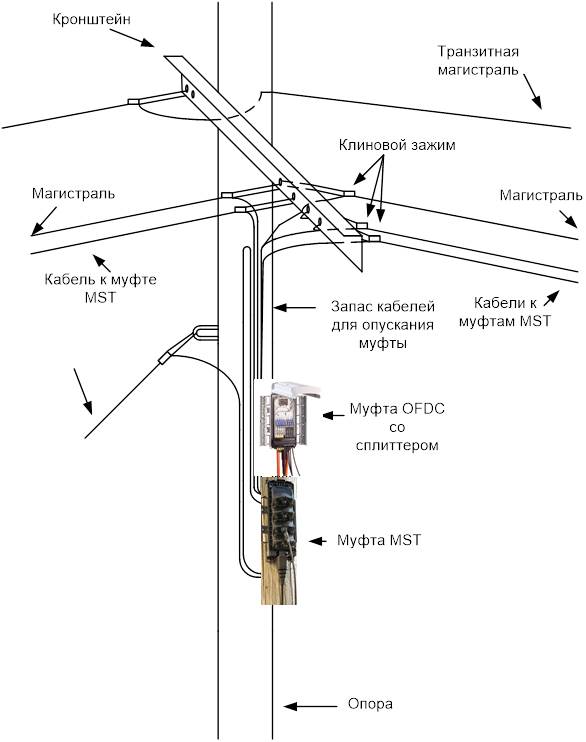

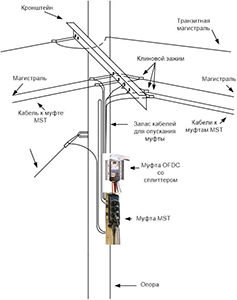

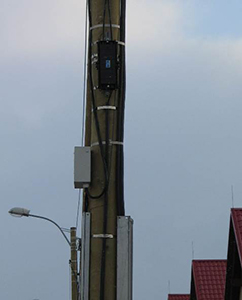

Cхема устройства центральной опоры кластера
Кронштейн для подвески нескольких кабелей.
Кронштейн для крепления абонентских патчкордов.
Оптические кабели.
Магистральная муфта.
Распределительная муфта.
Абонентский патчкорд.




 Комплексные решения PON для коттеджных поселков

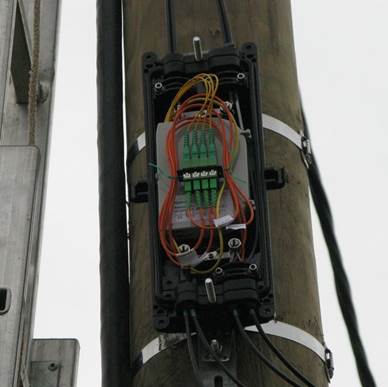

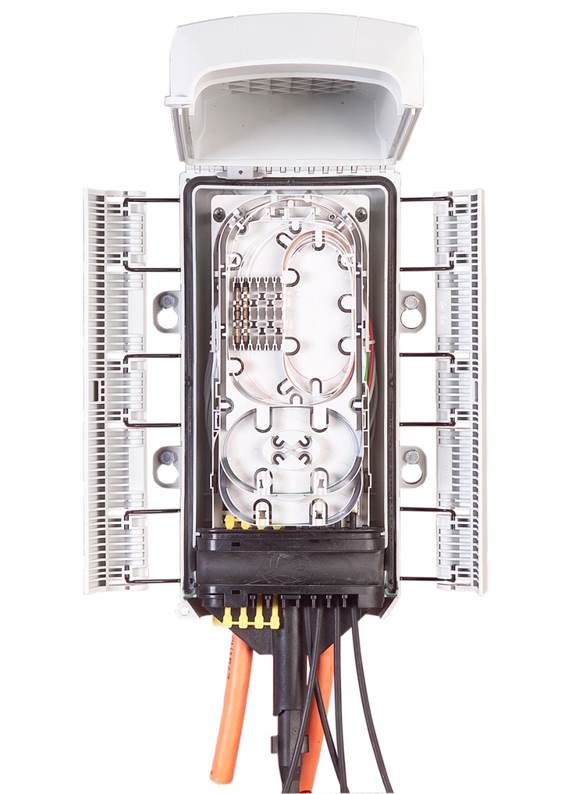

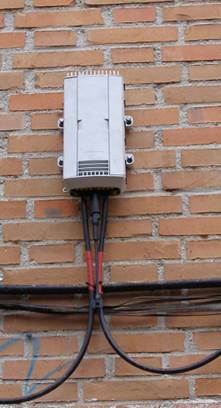

 OFDC – магистральная муфта, основные особенности:
Габариты (326x163х102 мм)
Холодный способ герметизации.
 Предназначена для установки на опоре или на стене дома.
Универсальный держатель сростков позволяет размещать соединители RECORDsplice, гильзы SMOUV или КДЗC.
 Встроенный оптический сплиттер.
 Многократное вскрытие без специального инструмента.



Комплексные решения PON для коттеджных поселков
OFDC – магистральная муфта, основные особенности:

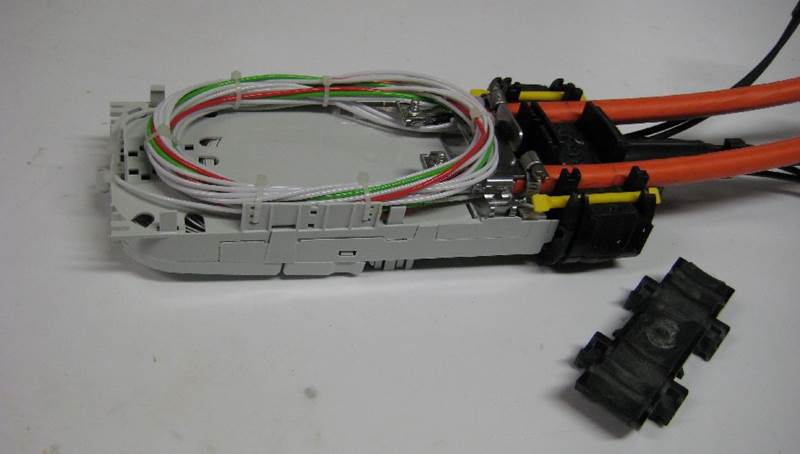

Сплайс-отсек извлекается из корпуса (можно оставлять корпус на опоре).
Удобная укладка модулей с транзитными волокнами.
 Можно вывести до 8 распределительных кабелей.



Комплексные решения PON для коттеджных поселков

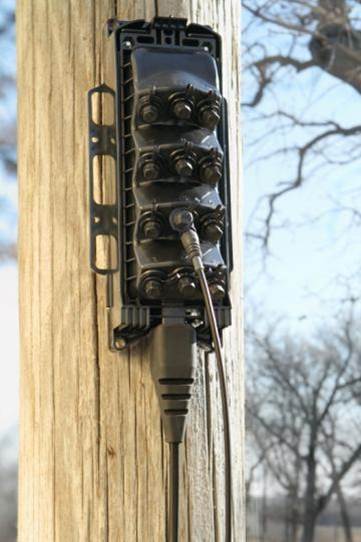

MST – распределительная муфта, основные особенности:

Емкость 4, 6, 8, 12 портов.
Герметичные разъемы SC/APC.
Присоединенный многоволоконный кабель требуемой длины. Поставляется в бухтах с муфтой.
Возможна установка сплиттера в муфте.





Комплексные решения PON для коттеджных поселков

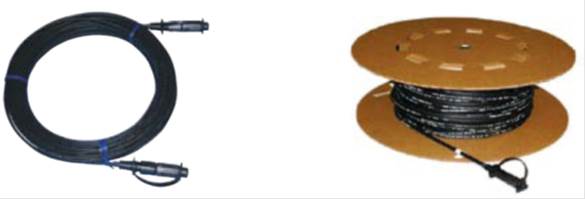

Абонентский патчкорд с коннекторами DLX

Герметичные разъемы, совместимые с разъемами SC/APC
Длина по заказу (15 – 600 м)

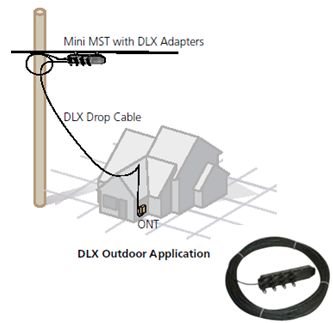

Комплексные решения PON для коттеджных поселков

Абонентский патчкорд.

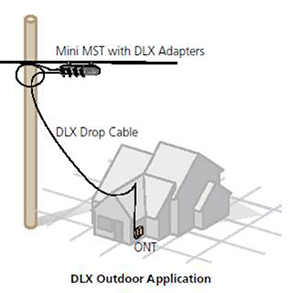

Пример использования:

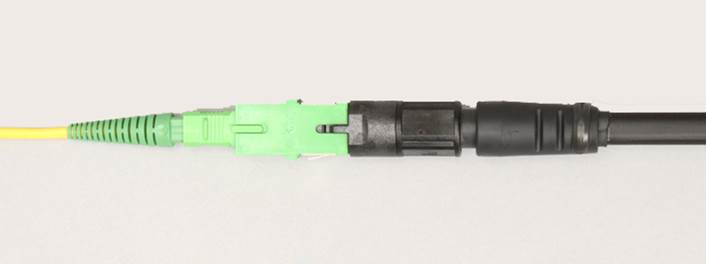

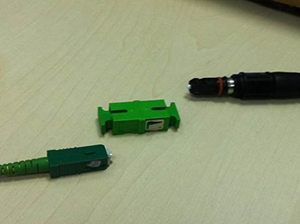

Переход с разъема DLX на SC/APC.



Комплексные решения PON для коттеджных поселков

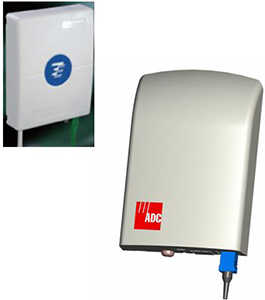

Абонентская розетка.
Служит для стыка коннектора DLX c адаптером SC/APC







Комплексные решения PON для коттеджных поселков

Кабельные аксессуары

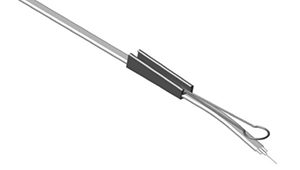

Зажим для плоского кабеля

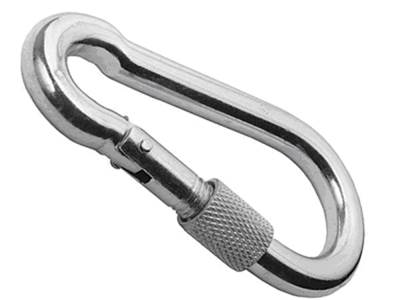

Карабин для крепления кабельных зажимов
Кронштейн для подвески кабелей на опорах





Комплексные решения PON для коттеджных поселков

Кабельные аксессуары

Кронштейн
Зажим для кабеля на опоре
Стальная лента
Замок для ленты





Примеры ошибок

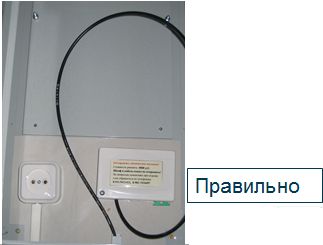

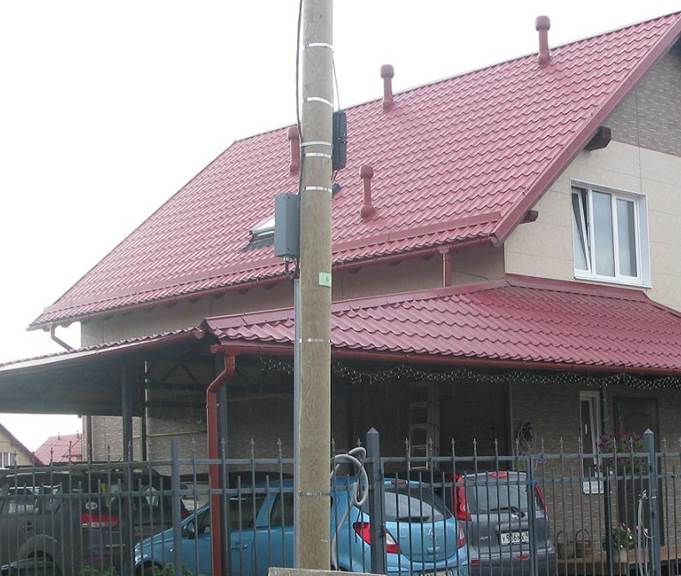

1. Не предусмотрен запас кабеля для переноса оптической розетки





Комплексные решения PON для коттеджных поселков

Примеры ошибок

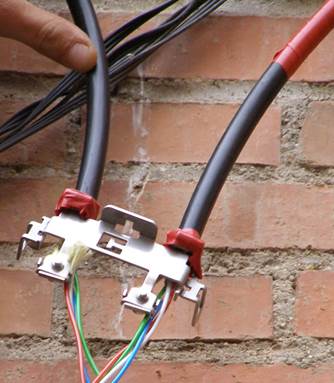

1. Ввод кабелей сверху приводит к проникновению воды в муфту после нескольких вскрытий



Комплексные решения PON для коттеджных поселков

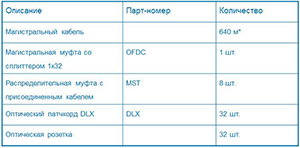

 Спецификация для участка сети на 32 абонента



Комплексные решения PON для коттеджных поселков

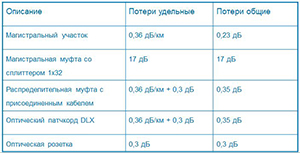

Оптические потери на участке сети на 32 абонента



Комплексные решения PON для коттеджных поселков

Основные выводы:
1.     Для строительства сети PON достаточно пяти оптических компонентов.
Суммарные оптические потери в сети = 19 дБ.
Количество сварок в полевых условиях -33 на кластер из 32 абонентов.
Не требуется специальная подготовка при инсталляции.
Все компоненты доступны.
